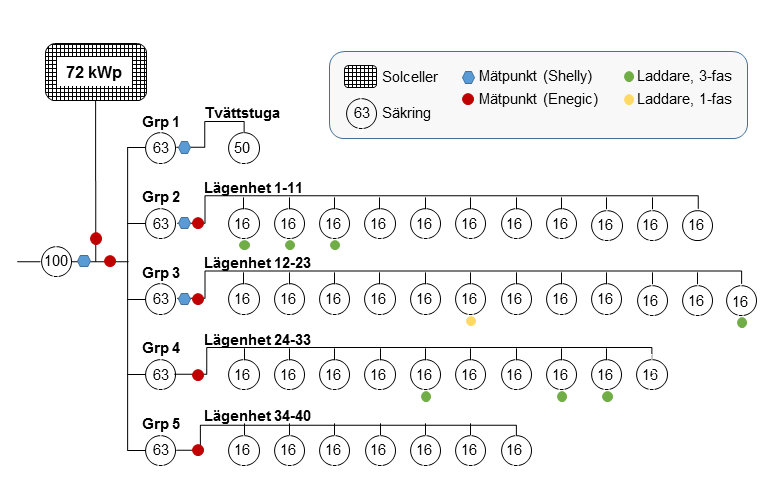

- Huvudsäkring 100 A
- Solcellsanläggning (72 kWp) inkopplad på huvudledningen
- Huvudledningen fördelas på 5 gruppledningar vardera avsäkrade med 63 A
- De 5 gruppledningarna fördelas på 40 lägenheter (16 A) och tvättstuga+värmecentral (50 A):
1. Tvättstuga + värmecentral
2. Lgh 1-11 (Gråsparvsvägen + Ejdervägen 1 X-Å)
3. Lgh 12-23 (Ejdervägen 1 K-V)
4. Lgh 24-33 (Ejdervägen 1 A-J)
5. Lgh 34-40 (Måsvägen)
Mäta
Mätare installerade enligt skissen ovan:
Shelly 3EM som mäter ström, spänning, fasfaktor
Enegic Monitor som mäter ström
Logga, plotta
Linux-server (Raspberry Pi) med Python-script som läser från Shelly-mätarnas HTTP-interface en gång i minuten och samlar data i filer.
Python-program genererar plottar som PNG-filer och publicerar på web-sidan.
